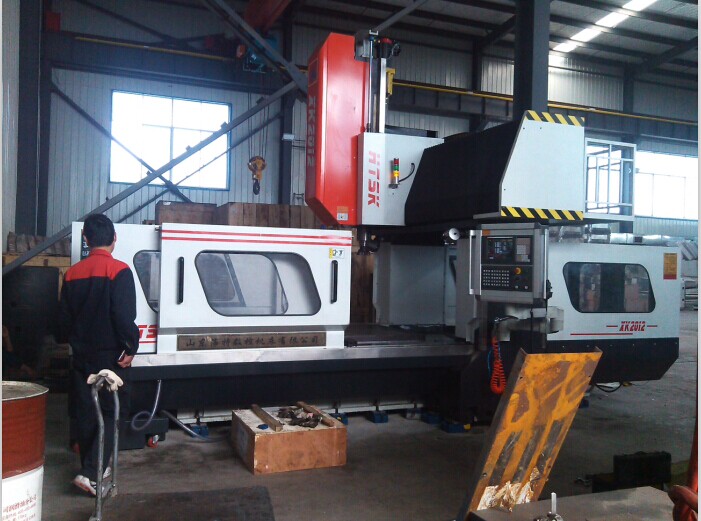

XK2014數控龍門加工中心

型號：XK2014
行程：2000*1400*800
立即咨詢
獨享現金優惠

產品詳情

　　龍門加工中心是指主軸軸線與工作臺垂直設置的加工中心，主要適用于加工大型零件。龍門式加工中心，加工范圍廣，區別去其他臥式或者立式加工中心等等，安裝方便。可以稱為多功能加工中心。龍門加工中心，有定梁式（橫梁固定、工作臺轉動），動梁式（橫梁上下移動、工作臺前后移動）動柱式（工作臺固動，龍門架移動），橋式（工作臺固定，橫梁移動）也有以上復合形式的多類龍門加工中心。加工的特性、能力、針對的產品加工用途也不完全一樣。

　　龍門銑床和龍門加工中心的主要區別是：加工中心配有刀庫，可以自動換刀。而龍門銑（普通龍門銑、數控龍門銑）都需要手動換刀。

　　XK2014數控龍門加工中心主要結構特點：

　　●龍門框架定梁式結構，基體及主要構件均為高強度鑄鐵,確保機床長期使用的穩定性。

　　●X、Y軸采用超重載滾動直線導軌；Z軸采用矩形淬火貼塑硬軌結構；既具有高精、高速的特點，又保持重切削高剛性的優點。

　　●Z軸安裝氣液平衡系統，把主軸箱的自重有效平衡，搭配高速、高精度、高剛性主軸單元及浮動打刀結構，使主軸工作在*佳狀態

　　XK2014數控龍門加工中心主要參數：

XK2014	規格
X、Y、Z坐標行程	2000 mm1400mm800mm
兩立柱之間*大寬度	1400 mm
主軸端面至工作臺上平面距離	150～950mm
X、Y、Z切削進給量	0～5000 mm/min
工作臺規格（長×寬）	2300 mm*1000mm
工作臺*大載重	5000kg
工作臺T型槽（槽數×槽寬×槽距）臺面淬火	7mm22mm170mm
X、Y快速進給速度	16m/min、16m/min
Z快速進給速度	10m/min
主軸轉速范圍	50-6000 r/min
主軸錐孔	BT50-150
圓盤式/鏈式刀庫（數控銑不含刀庫）	BT50-24T/32T
*大刀具直徑	空刀Φ250 滿刀Φ125
*大刀具長度	400mm
*大刀具重量	16kg
刀庫形式	圓盤式/鏈式
主軸電機	15kW
X、Y、Z伺服電機	3.0/4.0kW
重復定位精度	500mm/+ 0.005mm
定位精度	500mm/+0.0075mm
數控系統	FANUC/西門子/三菱/新代
使用源氣壓力	0.8 MPa
電器容量	30kW
機床輪廓尺寸（L×W×H）	7200 mm4200 mm4600mm
機床重量	18000kg

　　數控龍門加工中心是通過兩軸聯動加工零件的平面輪廓，通過兩軸半控制、三軸或多軸聯動來加工空間曲面零件，如平面輪廓銑削、兩軸半行切加工、變斜角面的加工。

　　數控龍門加工中心與普通加工中心相比有以下特點：

　　(1)具有高柔性。

　　(2)加工精度高，質量穩定。.

　　(3)生產率高.

　 (4)可大大減輕工人的勞動強度。
