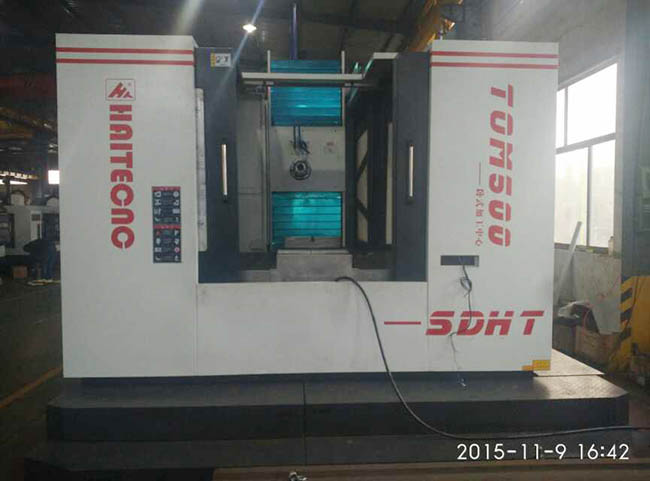

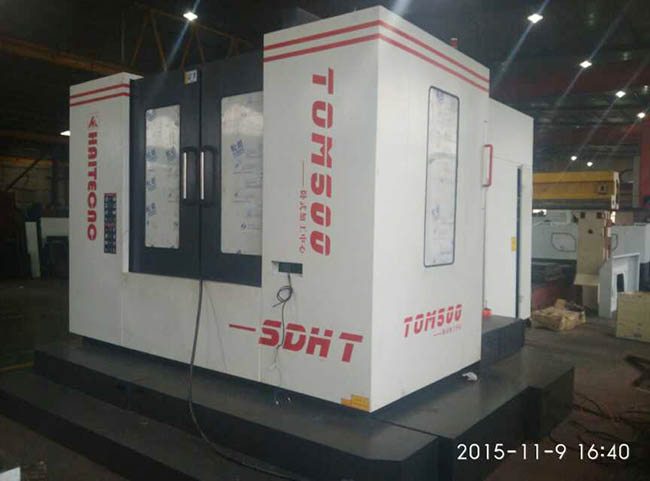

型號     （TOM500）

規格

工作臺規格

工作臺面積           500 mm x 500mm

工作臺數量            1個

工作臺*大負荷重      600 kg

工作臺*小分度        1°

工作臺 T 型槽         5x14x100

X 坐標行程

1000mm

Y 坐標行程

750mm

Z 坐標行程

900mm

主軸中心線到工作臺面距離

0~750 mm

主軸鼻端至工作臺中心距離

150~1050 mm

X、Y、Z軸滾柱絲桿

φ50mm

X、Y、Z 切削進給量

1～4000 mm/min

X、Y 快速進給速度

24m/min

Z 快速進給速度

22m/min

主軸轉速范圍

50～6000 r/min

主軸錐孔/直徑

BT50/190mm

數控系統

FANUC 0i -MD

主軸電機

15KW

X、Y 伺服電機

β22/3000

Z 伺服電機

β22/3000

A 軸伺服電機

β12/3000

鏈式刀庫

32T

定位精度

±0.01mm

重復定位精度

±0.008mm

使用源氣壓力

0.6-0.8 MPa

機床輪廓尺寸（L×W×H）

4500x3600x3200mm

機床重量

14800kg
